Toyota Electric Pallet Truck Type 6HBW20 sn: 17001 and up Workshop Service Manual

Original Illustrated Factory Workshop Service Manual for Toyota Electric Pallet Truck Type 6HBW.

Original factory manuals for Toyota (BT) Forclift Trucks, contains high quality images, circuit diagrams and instructions to help you to operate, maintenance and repair your truck. All Manuals Printable, contains Searchable Text and Navigation Bookmarks

Covered models:
6HBW20 sn 17001 and up

Language: English
Format: ZIP, Contained Set of PDF Manuals:

    1. Main Service Manual, PDF, 236 Pages
    Contents:
        How to Use This Manual
            Map of the Manual
            ManualDesign
            Table of Contents
            STARTPage
        Safety
            Definitions
            Generalsafe ty
            Battery Safety
            JackingSafe ty
            Tie-down for Transport
            Towing
            Welding Safety
        Systems Overview

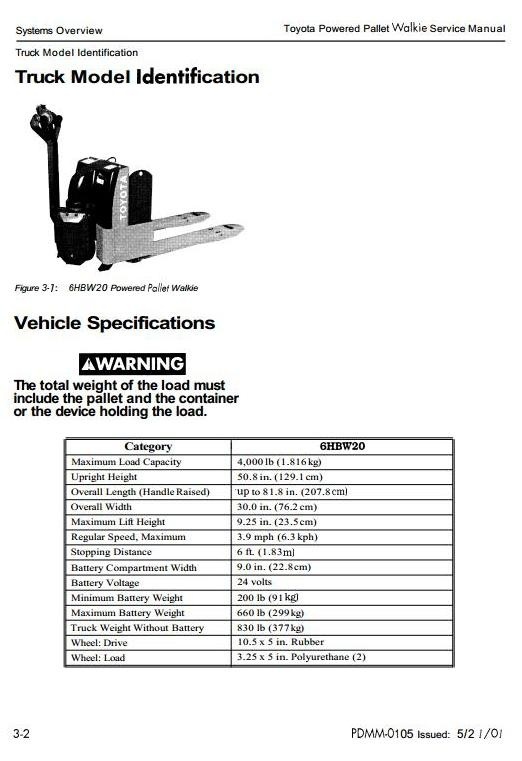

            Truck Model Identification
            Vehicle Specifications
            General System Data
            Special Tools
            Theory of Operation
        Planned Maintenance
            Maintenance Guidelines
            Maintenance Manual
            Daily
            Every Month or 200 Operating Hours
            Annually or Every 2400 Operating Hours
            Grease Fittings
        Troubleshooting
            How to Use This Chapter
            Electrical Troubleshooting Guidelines
            Hydraulic Troubleshooting Guidelines
            Definitions
            Electrical Connector Locator Chart
            Programmable Maintenance Tool (PMT)
            Faultcodes
            List of Troubleshooting Charts
            Troubleshooting Flowcharts
        Component Procedures
            List of Component Procedures
            Component Locator Photos
            Tractor Cover
            Battery
            Power Cables
            Wiring Harness
            Diodes
            Fuse
            Circuit Breaker
            Switches (General)
            Control Handle Switches
            Main ON/OFF Switch
            Keyswitch
            Brake (Deadman) Switch
            Lift-Limit Switch
            Hydraulic Solenoid
            Gauges
            Control Handle
            Horn
            Motor Controller
            Contactors
            Brake
            MotorsGeneral
            Drive Motor
            Driveunit
            Hydraulic Components
            Hydraulic Fluid
            Adjusting Hydraulic Pump Relief Valve Pressure
            Hydraulic Cylinder
            Hydraulic Unit
            LiftMotor
            Cold Storage Conditioning
        Appendix
             Lubrication Equivalency Chart
             Torque Chart Standard
             Torquechart-Metric
             Decimal Equivalent Chart
             Standard/Metric Conversions
             Schematics
        Index

   2. Electrical Shhematics, PDF, 1 Page
