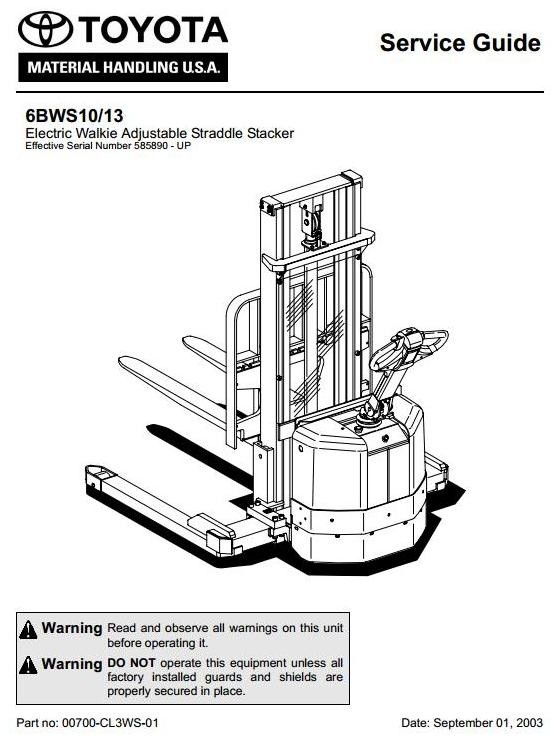

Toyota Electric Walkie Adjustable Straddle Stacker 6BWS10, 6BWS13; SN: 585890 - up Service Manual

Original Illustrated Factory Workshop Service Manual for Toyota Electric Walkie Adjustable Straddle Stacker 6BWS.

Original factory manuals for Toyota (BT) Forclift Trucks, contains high quality images, circuit diagrams and instructions to help you to operate, maintenance and repair your truck. All Manuals Printable, contains Searchable Text and Navigation Bookmarks

Covered models:
    6BWS10 SN: 585890 - UP
    6BWS13 SN: 585890 - UP

Language: English
Format: ZIP, Contained set of PDF Manuals

   1Electrical System Manual an Wiring Diagrams, PDF, 11 pages
   2 Main Service manual,  PDF, 102 Pages
    Contents:
        Parts ordering instructions
        Technical Data
        Introduction, Maintenance
            Service Program
            Cleaning and Washing
            External Cleaning
            Motor Compartment Cleaning
            Electrical Components
            Safe Jacking
        Planned Maintenance
            Maintenance Schedule
            Lubrication Schedule
        Oil and Grease Specification
        Tools
            Super Seal Connectors
            AMP Connectors
            Other Tools
        Support Arm Chassis
            General
            Main Components
            Maintenance
            Support Arm Width Adjustment
            Support Arm Replacement
        Electric Drive Motor
            Component Parts
            Motor Dismantling from Truck
            Assembling
            Service/Repairs
            Motor Dismantling
            Motor Assembling
            Cleaning
            Technical Data
        Drive Unit/Gear
            Component Parts
            Technical Data
            Top Cover Leakage
            Drive Shaft Sealing Ring Replacement
        Electromagnetic Brake
            Brake Main Components
            Maintenance
            Basic Gap Adjustment
            Brake Disc Replacement
        Steering
            Component Parts, Steering (Tiller) Arm
            Brake Microswitch Adjustments
            Steering (Tiller) Arm Handle
            Dismantling/Assembling
        Electrical Systems
            Electrical Parts
            List of Symbols and Electrical Wiring Diagram
            Electrical Diagram 1(6)
            Electrical Diagram 2(6)
            Electrical Diagram 3(6)
            Electrical Diagram 4(6)
            Electrical Diagram 5(6)
            Electrical Diagram 6(6)
            Functional Description
            Starting the Truck
            Driving
            Neutral Speed Reduction
            Picture 3
            Neutral Speed Reduction on Slopes
            Braking
            Forks Lifting
            Forks Lowering
            Horn
            Hour Meter
            Fault Codes
            Parameters
            Driver Parameters
            Service Parameters
            Parameter Description
            Part Numbers
            Transistor Panel
            General
            Diagnostic and Troubleshooting
            Error Codes and Troubleshooting
            Resetting Errors
            Technical Specifications – Curtis 1243
        Hydraulic System
            Hydraulic Diagram and Components
            Main Components
            Description
        Main lift chain system
            Checking the chain settings
            Chain inspection
            Noise
            Surface rust
            Rusty links
            Stiff links
            Pin rotation
            Loose pins
            Outline wear
            Stretching
            Damage
            Damaged discs
            Damaged pins
            Dirty chain
            Cleaning
            Lubrication .
